豐富的實驗室解決方案

廣泛的解決方案

房間壓力控制器預置了經過測試的西門子應用程序，支持廣泛的解決方案，適用于所有類型的潔凈空間。

精確的環境控制

為了避免交叉污染，潔凈室的潔凈度依靠精確的壓力梯度控制。應用我們專門的空氣流量控制和壓力梯度控制，為您的工作環境提供卓越的保護。

高效的安全保障

潔凈室對房間環境參數提出了最高的要求，包括對人員的保護、資產和數據的安全等。由于存在高風險物質、交叉污染風險以及非常嚴格的監管要求，因此控制所有環境條件至關重要。

精確測量柜門面積

柜門位移檢測是控制通風柜迎面風速的主要環節。柜門位移檢測可以使用各種類型的傳感器來確定實際的柜門位置。采用數學和邏輯的方法來進行迎面風速控制。

流量控制 — 安全的核心

帶操作顯示面板的通風柜控制器是保證通風柜安全高效運行的核心部件。您可以通過操作顯示面板降低或提高通風柜的流量設定點。開啟柜門時，空氣流量在幾秒鐘內增加，快速響應的執行機構，防止危險氣體泄漏。

符合EN14175 Part 6 測試

EN 14175 Part 6 的測試是實驗室變風量通風柜控制系統的性能測試，它是在標準的測試平臺上，在可類比的、理想的條件下進行的。包括均勻的送風氣流，低湍流度，精確的空氣流量參數等。

操作簡單的通風柜操作顯示面板

通風柜操作顯示面板分為三個功能區：

- 通風柜狀態顯示

- 流量設定

- 燈光控制

該預置程序是為有壓力需求的房間設計，這類房間通常設計有變風量送排風和變風量通風柜。通過保持送排風風量之間的余風量差來控制房間壓力。應用于潔凈室、保護隔離室這樣的正壓房間，或者是化學實驗室和傳染病隔離病房這樣的負壓房間。壓力控制是這個程序的核心。其他暖通功能（例如通風控制和溫度控制）都不能單獨影響空氣流量；它們只能在滿足壓力控制的條件下起作用。如果各個功能之間產生沖突，

優先級為:

1) 壓力需求

2) 通風需求

3) 溫度需求

房間壓力

該程序通過實現監視和控制壓力變化的功能，其中包括余風量控制、壓差- 風量控制，來

保證對關鍵環境的壓力穩定。

通風功能

根據房間內空氣污染物的類型與濃度確定適當?shù)膿Q氣次數，進而確定房間所需的通風風量。根據化學品暴露情況、感染控制要求、產品純度需求等其他問題設定所需的換氣率。確定和實現換氣率要參考各方面因素包括:

- 確定所需的換氣率

- 計算房間內每個終端設備的風量設定值

- 控制通過終端設備的風量達到設計要求

- 監視換氣過程

制冷制熱功能

通過控制制冷制熱設備，來保持室內溫度穩定在設定的范圍內。這個設定點是動態的，許多因素都會影響它（操作模式、占用模式、遠程控制模式）。

該應用程序操作通風柜變風量排風設備，用以抽取和清除空氣中的污染物，并通過調整和調節排風量來節約能源，以減少空調系統的能源消耗。它通過操作人員顯示面板（ODP）與通風柜控制器進行人機交互，并與建筑動化系統（BAS）的其他高層用戶交互信息。通風柜應用程序通過調節排風風閥來控制通風柜的排風風量。該應用程序與房間壓力控制器共享排風風量數據和其他信息，并與處理樓宇設備操作的BAS 系統進行通信。通風柜應用程序通過調節排風風量，以保持恒定的迎面風速，使迎面風速保持在選定的最小和最大的排風風速之間。使用ABT site軟件，可以配置檢測更多柜門的打開面積，例如讀取第二個柜門位移傳感器或者是柜門面積計算模塊（SOAM 模塊）。通風柜應用程序通過操作顯示面板（ODP）顯示排風風量或迎面風速，顯示警報信息。同樣的警報信息可以上傳到BAS 系統柜門報警功能，可提示用戶為了安全和能效隨時關閉柜門。操作顯示面板（ODP）上的緊急排風按鈕允許用戶在緊急情況下啟動最大風量排風。典型用途：房間壓力控制程序?qū)⑼L(fēng)柜配置為實驗室的一個排風單元；通風柜控制程序將排風風量數據發送給房間壓力控制器，用來計算房間總排風風量。

Desigo 房間控制器 — 一切盡在掌握

控制所有的房間子系統，包括空調，照明，和遮陽，易于根據房間布局的調整來重新配置和設置系統參數。

- 控制房間緊急照明以提供安全性

- 靈活的房間管理，對房間的狀態信息、設備管理、事件管理和所有子系統中的對象狀態（如：照明控制或百葉窗控制）進行詳細的配置。

- 嵌入式的web 服務器訪問

Desigo 房間控制器的程序架構概念

- 預置的應用程序由房間和房間單元兩部分組成。

- 房間是指在程序內協調各個子系統( 如空調，燈光，遮陽) 優化運行的功能。

- 房間單元是指程序內各個子系統的控制功能，包括具體物理設備和控制程序。

Desigo 房間控制器

— 特性和功能

Desigo 房間控制器激勵用戶參與的房間優化

控制

- 綠葉標記指示優化的房間參數設置

- 如果手動更改節能設置，綠葉標記將變?yōu)?/span>紅色

- 通過觸摸綠葉標記，可以恢復優化的房間參數設置

- 簡單的自動控制策略保持與各子系統的聯系

- 直接控制風機盤管，地暖，VAV，冷吊頂，照明的控制器

- 獨立設定的房間溫控器

- 預置的空調控制程序

- 將開放協議網絡集成

成到樓宇自動化解決方案中，實現附加功能

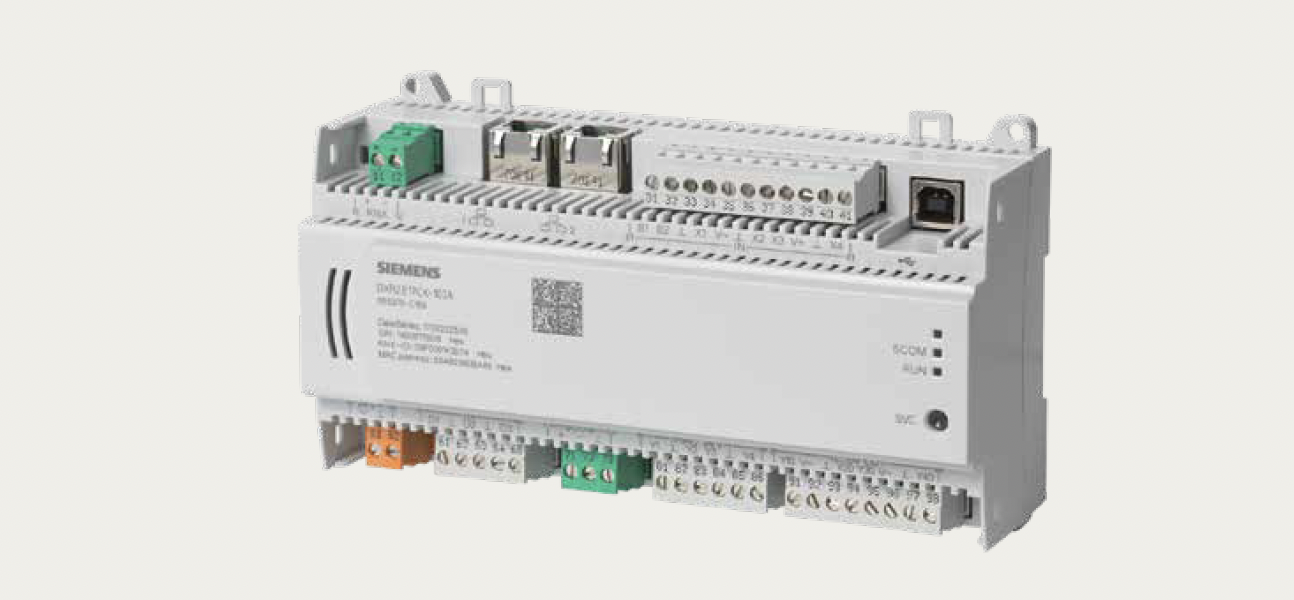

緊湊型可編程控制器

Desigo 房間控制器為可擴展的房間控制系統提供基礎，控制器內預置程序，同時也支持自由編程功能。Desigo 房間控制器將多個系統（空調、照明和遮陽）整合為一個整體解決方案。它使用標準工具和標準工作流，保證房間的通風和舒適性要求。DXR2.E17C (X) 是一種特殊的緊湊型可編程控制器，專用于房間壓力控制和通風柜控制。預置為關鍵環境控制而設計的應用程序:

- 房間通風和常規排風

- 房間壓力控制

- 實驗室通風柜控制

- 房間空氣調節

硬件介紹DXR2.E17C (X)控制器輸入

D1 - D3：支持數字輸入 21V ；1.6 mA，and 9.4 mA

B1 - B2：接入0-10kOhm 拉線柜門位移傳感器，專用點位。

X1 - X4：

- 支持下列類型傳感器：PT1000 (375 & 385)，Ni1000，T1 (PTC*)，NTC** 10K，NTC100K，0-10V，0-20mA

- 支持數字輸入 18V；1.2 mA，and 7.4 mA控制器輸出

Y1 - Y4：

- Triac ( 數字) 輸出 AC24 V：單個Traic 輸出最大負載 12VA

Y10 - Y40：

- DC 0…10 V 輸出：最大可輸出電流1mA

* 集成燈關和遮陽控制

* USB (2.0) 接口

* KNX PL-Link 總線鏈接傳感器、執行器、房間單元、通風柜操作顯示面板

* 雙以太網交換接口

* SCOM 通信（支持快速，高響應傳感器接入）

* 設備經過BTL 認證

* 交流24V 供電

* 2 種固件版本

DXR2.E17C 3 DI 4 DO 4 AO 2 AI 4 UI 30 點

DXR2.E17CX 3 DI 4 DO 4 AO 2 AI 4 UI 60 點

CET 控制系統由控制器和輔助設備兩部分組成?？刂破鳛镈XR2.E17C (X)

控制器，負責進行空氣流量的控制和監測。輔助設備沒有控制功能，僅向

控制器提供例如房間溫度、壓力等信號，或者接受控制器的控制。

輔助設備

■ 安裝簡便

■ 傳感器帶有過濾裝置，防止被污染

特性

空氣流量傳感器

DXA.S04P1…空氣流量傳感器根據檢測風管中動靜壓差來測量空氣流量。自動調零模塊連接到空氣流量傳感器的進口端，以實現自動定期重新校準。

■ 空氣動靜壓差由膜片式傳感器測量

■ 通過專用SCOM 總線與控制器進行通信

■ 具有自動調零功能，可對傳感器進行校準

迎面風速傳感器

QVE3001

迎面風速傳感器

適用于有水平或垂直滑動的柜門的通風柜，用于精確和穩定地測量與記錄通風柜的迎面風速。

■ 報警靜音按鈕

■ 通風柜照明控制

■ 可選擇的多設定點

■ 可以安裝在墻面上或通風柜上

■ KNX PL-link 供電，即插即用

■ 每個通風柜控制器可以支持兩個操作顯示面板

■ 綠色、黃色和紅色LED 狀態燈

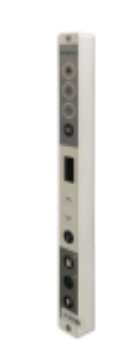

操作顯示面板ODP

QMX3.P87/88

操作顯示面板是一個操作者和DXR 通風柜控制器之間的一個人機界面，它包括一個可自定義的顯示區域，可以對通風柜的操作運行狀態進行聲光提示。QMX3.P87

帶緊急狀態操作按鈕，報警消音按鈕。帶八個可編程的輔助按鈕，可以被定義為設定點人工選擇按鈕，或者是自動關窗按鈕。

QMX3.P88

帶通風柜設定點操作按鈕，報警消音按鈕和時間表超馳功能按鈕。操作顯示面板支持在電源故障時的緊急報警閃爍，帶可充電鎳氫電池。

? 可以監測與DXR 控制器的通信

? OLED 顯示屏顯示設定點、當前值；以及報警圖標

兩個帶有向上和向下箭頭符號的按鈕可用于在設定點選擇之間進行選擇。

通風柜柜門位移傳感器

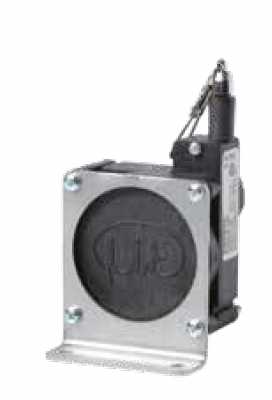

線纜式傳感器 DXA.B130/200

柜門位移傳感器用于測量通風柜柜門的打開高度。線纜式傳感器是一種結構緊湊、經濟、防水的設備，配有柔性包塑不銹鋼鋼絲繩、彈簧張緊轉軸和電位計，用于檢測線性位移。傳感器一般安裝在柜門內側與柜門相連。

■ 兩種規格長度，DXA.B130和DXA.B200（1270 毫米或2032 毫米）

■ 適用于各廠家的各種類型的

通風柜

■ 免維護

■ 安裝方便

通風柜柜門位移傳感器

UniTrak 系列

UniTrak 柜門位移傳感器的傳感元件由導電銀帶和石墨電阻帶疊加組成，兩者被夾在聚酯套管中。在傳感器的軌道中有一個可移動的滑塊，滑塊里有一個金屬球和彈簧。當滑塊移動時，金屬球?qū)?dǎo)電銀帶和石墨電阻帶壓在一起，產生與柜門移動距離成正比的電阻輸出。UniTrak 傳感器是由耐化學腐蝕的材料構成，打開保護蓋后可對傳感器進行清洗。

■ 適用于各廠家的各種類型的通風柜（0 - 218 cm）

■ 預期壽命>1,000,000 次

■ 有垂直安裝和水平安裝兩種型號特性

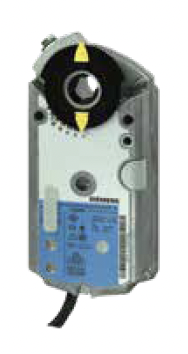

快速風閥執行器

GAP191.1E / GNP191.1E

快速角行程風閥執行器 GAP/GNP 19./1.. 支持2 位、3 位、或連續調節控制。額定扭矩6Nm，全行程運行時間2 秒。執行器帶有0.9m 標準連接電纜。GNP 19./1.. 系列具有電子復位保護功能。

■ 公稱扭矩6 NM

■ 全行程運行時間2 秒鐘

■ 適用于2 位、3 位或連續調節控制

■ 適用風閥面積可達1 平方米

柜門面積計算模塊

DXA-S12C

柜門面積計算模塊為通風柜控制器提供先進的柜門面積計算管理。它測量通風柜各個柜門的開度位置，合并計算出整個通風柜柜門打開的面積。面積值可以以0~10V 的模擬輸出的方式接入通風柜控制器，也可以通過SCOM 通信總線將數據傳入通風柜控制器。

■ 支持線纜式柜門位移傳感器和UniTrack 系列傳感器

■ 支持垂直和水平的柜門位移方式

■ 管理額外的通風柜第2 個到第10 個移動柜門

■ 支持10 個移動柜門（電阻式位移傳感器），1 個AI 輸入（0~10V）

■ 支持1 個AO（0~10V）輸出或1個數字通訊信號（SCOM總線）
